H.I.D PROJECTOR LAMP

TENTANG H.I.D PROJECTOR

assalamualaikum.wr.wb.. .. .. ..
kali ini saya akan memposting tentang apa sih H.I.D ituuu??? dan apa sih Projector itu???
pada dasarnya H.I.D/H.I.D Projector itu adalah mekanisme sistem penerangan pada kendaran bermotor di jaman maju teknologi seperti sekarang ini,
pada awalnya sistem penerangan projector itu di gunakan untuk kendaraan roda4 atau lebih seperti mobil/truck/bus...
namun siring berkembangnya jaman,penggunaan projector sudah banyak di aplikasi pada sepeda motor,salah satunya motor ane gan

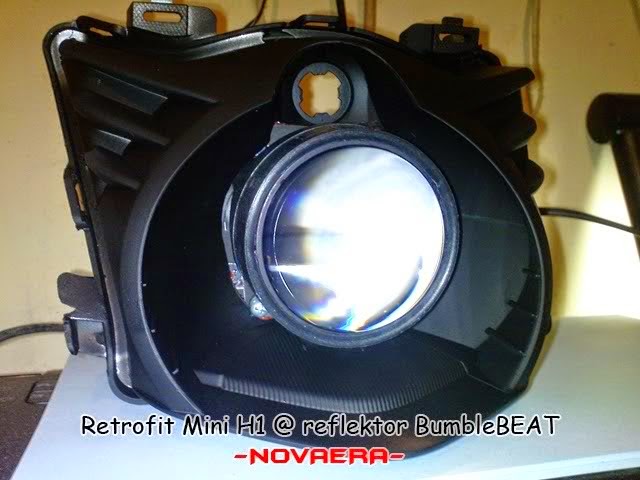

berikut penampakannya:

PROJECTOR KIT: PRIMARY PARTS & H.I.D
Ini part-part yg WAJIB ente punya untuk instalasi lampu projector di motor

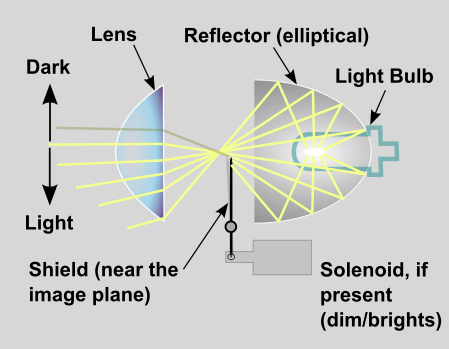

(LAMP) PROJECTOR atau bahasa gaulnya: proji adalah reflektor dgn desain lebih advanced agar output cahaya sumber (bohlam halogen / HID Xenon / High-Powered LED) tetap/lebih kuat, fokus, dan teregulasi.

Pada dasarnya PROJECTOR gak beda dgn REFLEKTOR headlamp standar kendaraan bermotor, hanya aja bowl projector didesain lebih advanced sebagai reflektor. Cahaya terpantul menembus lensa projector sehingga menghasilkan output cahaya yg lebih luas dan jauh.

Model/tipe projector cukup banyak, mulai OEM (pabrikan mobil) hingga non-OEM / replika ... Bbrp yg umum diminati:

 Reflector atau bowl, fungsinya untuk memantulkan cahaya ke arah lensa projector. Desain reflector sangat menentukan output cahayanya. Reflector yg bagus bisa memantulkan cahaya sebanyak mungkin. Makin banyak cahaya yg bisa dipantulkan menembus lensa, makin terang output cahayanya.

Lens berupa lensa cembung 1-sisi (plano-convex) berbahan kaca. ***definisi lengkapnya rada2 lupa -- pelajaran SMA ***
Tanpa LENSA, projector GAK BEDA ama batok lampu kendaraan pada umumnya

Gak cuma polos (clear lens), lensa proji ada jg yg memiliki guratan2 berpola, misal: FRESNEL dan DOTTED. Pola ini bukan hiasan, tp berfungsi untuk 'mengendalikan' arah cahaya.

Shield alias "tameng" atau "perisai" berbahan plat metal untuk meregulasi (membatasi) cahaya yg bakal melewati lensa. Ada 2 macam shield berdasarkan positioning-nya:

• Unmovable-shield, po sisinya statis, biasanya terpasang paten di bodi reflector.
• Movable shield atau Cut-Off Shield, posisinya yg bisa bergerak (buka/tutup, turun/naik) untuk membatasi sebagian cahaya. Shield inilah yg bikin fungsi layaknya "low-beam" & "hi-beam" pada projector. Projector yg memiliki fungsi ini biasanya disebut Projector Bixenon.

Solenoid sebagai mekanikal untuk menggerakkan 'movable-shield' buka & tutup atau naik & turun. Solenoid bekerja secara elektromekanik/elektromagnetik: listrik mengalir ke kumparan solenoid, terbentuk energi magnet, dan energi magnet menarik batang logam (plunger) yg terhubung & menarik 'movable-shield'. Saat aliran listrik diputus, energi magnet pun hilang, 'plunger' kembali terdorong ke atas oleh pegas, sehingga 'shield' kembali bergerak naik.

BALLAST sebagai inverter (mengubah listrik DC ke AC), constant-regulator, dan multiplier voltase. HID Xenon butuh suplai listrik sangat besar (hingga puluhan ribu volt) untuk bisa menyala optimal. Karena itu rata2 HID memerlukan ballast untuk menaikkan suplai dari sumber (batere/aki) hingga mencapai range voltase & ampere sesuai yang diperlukan bulb HID.

Prinsip kerja ballast: suplai input (dari aki/batere) dikonversi menjadi 'pulse' & di-multiply hingga puluhan KV (kilovolt), dan kemudian dialirkan menuju bulb HID.

BULB atau bohlam berjenis Halogen atau HID (High-intensity discharge) Xenon, sebagai sumber cahaya.

Arc tube, tabung bola kaca pada bulb HID merupakan tempat terjadinya 'burning' gas xenon dgn voltase listrik sangat tinggi -- kira2 setara dgn api busi -- hingga timbul pendaran cahaya yg cukup terang.

Bulb tipe (H1, H3, H4, H6, ...) adalah model bulb berdasarkan bentuk soket/terminal/konektor bulb ... sedikit banyak mempengaruhi desain/bentuk bulb itu sendiri.

Umumya di dalam kontroller / cable set udah termasuk RELAY dan beberapa komponen lain seperti diode bridge, juga fuse/sikring.

Wiring Extension adalah kabel tambahan antara ballast dan bulb agar ballast & projector bisa diposisikan lebih jauh.

Adapter D2S-to-AMP adalah kabel adapter socket-ke-socket, misal ballast bersoket D2S dgn bulb bersoket H1 harus menggunakan adapter ini.

PROJECTOR KIT: SECONDARY PARTS
Beberapa part ini masih berhubungan dgn retrofit & lamp projector, tp gak mempengaruhi kinerja projector.

SHROUD bisa dikatakan sebagai cover projector. Terdiri dari berbagai desain & ukuran.
Meski gak 100% mempengaruhi output projector secara langsung, tp sedikit/banyak shroud membantu memilimalisir "polusi" cahaya yg keluar dari sisi projector ...

ANGLE EYE (AE) / DEVIL EYE (DE) yg jelas gak mempengaruhi output projector karena hanya sebagai "variasi" cahaya yg membuat tampilan projector terkesan lebih manis atau sangar

AE berupa variasi cahaya melingkar (ring light), sedangkan DE berupa cahaya pendar di balik lensa projector. Jadi AE & DE sebenarnya cuma beda di penempatannya aja

AE biasanya diposisikan di luar/depan shroud (outer AE) ataupun di dalam/balik shroud (inner AE).

AE / DE bisa berupa CCFL (Cold-Cathode Fluorescent Lamp) atau LED (Light Emitting Diode). Tersedia dlm berbagai ukuran (diameter) dan warna ...



HEADLAMP REFLECTOR atau biasa disebut "batok lampu" Kadang disingkat "HL" (headlamp).

Proji, kebanyakan gak dirancang tuk semua kendaraan, terutama motor. Karena itu butuh sedikit modifikasi bagaimana memasang proji ke dalam headlamp refector. Nah, trik inilah yg dikenal sebagai RETROFIT

Setelah retrofit, headlamp reflector gak lagi berfungsi sebagai 'reflektor', melainkan hanya sebagai "dudukan" projector.

TERMINOLOGI RETROFIT PROJECTOR
Beberapa istilah "aneh" lainnya seputaran retrofit projector FR2

AHO = Automatic Headlamp ON = lampu headlamp otomatis menyala ketika kendaraan dinyalakan. Aplikasinya, dgn mem-bypass saklar on/off headlamp

Blank Spot: Area yang gak terpapar cahaya (beam pattern).

Color band: Degradasi warna cahaya pada "cut-off" dgn mengubah alignment bulb dan/atau shield. Kalo mata kita pas di area 'cut-off', maka cahaya proji nampak berwarna sesuai color band yg dihasilkan ... biru atau pelangi.

Color temperature atau temperatur warna cahaya yg kasat (tampak) oleh mata ---tentunya mata manusia -- diukur dlm Kelvin (K). Meski mata manusia sensitif terhadap warna, namun warna cahaya gak mempengaruhi terang/redupnya suatu cahaya.

Cut-off: Batas cahaya output hasil regulasi/limitasi shield projector.

DAE: Double Angel Eye (AE) = 2 Angel Eye dlm 1 (shroud) projector. Biasanya 1 di luar & 1 di dalam shroud.

DRL = Daytime/Daylight Running Lamp/Light = lampu ekstra di sisi depan kendaraan yg dinyalakan khusus tuk siang hari demi keamanan/keselamatan berkendara (yup, karena mata manusia lebih "awas" terhadap cahaya)
DRL bukan AHO (Automatic Headlamp ON)

Facelift: Modifikasi 'tampang' ... tentunya tampang motor
Misal: Ninja 150R dgn headlamp bunder di-facelift dgn batok lampu Satria FU.

Fullwave = FW, dalam proses konversi listrik AC ke DC (rectifying), adalah mengkonversikan seluruh pola gelombang input (AC) menjadi satu polarity konstan (positif DC atau negatif DC). Ada yg nyebut "full DC" atau diplesetin dgn istilah "pulwep".

HID = Lampu High-Intensity Discharged adalah lampu yg menghasilkan cahaya melalui busur listrik (loncatan listrik -- kalo pernah liat api busi, seperti itulah visualnya ) antara elektroda yg ada di dlm 'arc tube' berbahan kaca kuarsa atau alumina. 'Arc tube' berisi gas (salah satunya gas Xenon -- sehingga disebut HID Xenon) dan garam logam (metal halida). Gas 'menjembatani' awal terjadinya lompatan listrik. Setelah busur listrik terbentuk, garam logam memanas & menguap membentuk plasma. Plasma inilah yg menaikkan intensitas cahaya yang dibentuk oleh busur listrik dan menurunkan konsumsi listrik.

Kaca terluar lampu HID, yg terbuat dari silika/kuarsa, mencegah radiasi UV yg dpt melelehkan plastik Jg melindungi 'arc tube' dari kotoran seperti minyak/lemak yg merusak proses pembentukan plasma.

Dibanding bohlam pijar seperti lampu halogen, lampu HID menghasilkan lebih banyak cahaya dibandingkan radiasi panasnya pada konsumsi listrik yg sama. Sedangkan bohlam pijar lebih banyak radiasi panasnya dibanding intensitas cahayanya.

Sama seperti neon, lampu HID memerlukan BALLAST untuk membentuk & terus menyalakan busur listriknya, yaitu dgn pulsa listrik bertegangan tinggi (hingga puluhan ribu volt), terutama di saat penyalaan

Hot Spot: Area yang terpapar cahaya lebih banyak/terang.

HTR = High Temperature Resistant = Tahan Suhu Tinggi.

LHD = Left-Hand Drive = Kemudi (mobil) di sisi kiri kendaraan. Bisa jg diartikan pemakai lajur kanan dlm jalan 2 arah, seperti di Amerika. Dlm projector, LHD berarti cut-off cahaya output di sisi kiri lebih rendah dari sisi kanannya. Lawan LHD => RHD.

Lumen (lm): Banyaknya cahaya (kasat mata) yg dipancarkan oleh sumber cahaya (singkatnya: tingkat kekuatan cahaya). Misal, bulb HID 35W 4300K 3200lm -- artinya 'kekuatan' cahayanya adalah 3200 lumens.
Secara matematis, 1 lumen = banyaknya cahaya pada area 1 square foot (ft²) yg berjarak 1ft dari sumber cahaya.
Lumens per square meter (lm/m²) adalah seberapa banyak cahaya di area 1 m².

Pancaran cahaya sebesar 1000 lumens yg terkonsentrasi ke area seluas 1 m² akan menerangi area tsb dgn tingkat pencahayaan sebesar 1000 lux.
Pancaran cahaya yg sama, pd area 10 m² hanya akan menghasilkan tingkat pencahayaan lebih rendah, 100 lux.

Secara matematis, 1 lux = 1 lumens/square meter -atau- 1 lx = 1 lm/m²

Jd, cahaya dari bulb HID 3200 lumens yg dilihat dari jarak 1 meter, gak bakal keliatan sama terang jika dilihat dari jarak 200 meter

Retrofit: Trik pemasangan projector ke batok headlamp. Cenderung membutuhkan skill, ketelitian dan kesabaran. Adakalanya diproses lebih variatif & lebih berseni ... jd seorang retrofer = MAESTRO

RHD = Right-Hand Drive = Kemudi (mobil) di sisi kanan kendaraan. Bisa jg diartikan pemakai lajur kiri dlm jalan 2 arah, seperti lalin di Indonesia. Dlm projector, RHD berarti cut-off cahaya output di sisi kiri lebih tinggi dari sisi kanannya. Lawan RHD => LHD.

Adakalanya terjadi kerusakan di wiring (kabel) set HID/projector. Entah kabel sobek/putus, relay rusak, dsb. Akibatnya, suplai listrik ke ballast gak maksimal atau gak ada sama sekali, HID/projector gak nyala dgn benar, dll.

Mau beli baru, gak mudah dapetnya
Lantas, knp gak bikin sendiri? Modalnya simpel:

• 1x Relay SPST (4-kaki) atau SPDT (5-kaki) kapasitas 8A atau lebih (sesuai spek ballast) serta soket & skun/terminal kabelnya
• 1x fuse 20A + holder
• 2x Diode 1A, tipe 1N400x (x = 1, 2, 3, 5, 7)
• 1x Plug AMP power-in ballast -- kalo gak dapet, gunakan plug yg ada di kabel set lama
• Wiring tap connector, secukupnya
• Kabel secukupnya

Daftar Harga Lampu Proyektor Motor Terbaru 2015

Projector AES FXR 3.0 Inch D2SSingle Angel Eye
Satu Set dengan Bulb 45 W D2S, Kabel Set HID Ballast 35 Watt R8 Grade A Type AC, Inventer, Angel Eye, Shroud, Lens Projector Rp. 950.000

Lampu Projector 2.5 Inch Luminous Single Angel Eye dan Demon Eye
Satu Set dengan Driver Demon Eye, Inventer Angel, Kabel control HID, Demon Eye, Angel Eye, Ballast HID, Lampu dan Prrojie HID : Rp. 700.000

Lampu Projector AES MH1 2.5 InchDouble Angel Eye dan Devil Eye
Satu Set dengan Inventer CCFL, Kabel Control, Ballast, Lampu HID, Shroud Double Angel Eye dan Devil Eye : Rp. 750.000

Daftar Harga Lampu Projector 2.3 Inch Lens Terbaru 2015

Lampu Projector Double Angel Eye Kawasaki Ninja 250 R : Rp. 825.000
Lampu Projector Double Angel Eye Yamaha Vixion : Rp. 825.000
Lampu Projector Double Angel Eye Suzuki Satria FU 150 : Rp. 825.000
Lampu Projector Double Angel Eye Honda CBR 250 R : Rp. 825.000
Lampu Projector Double Angel Eye Honda Verza : Rp. 825.000
Lampu Projector Double Angel Eye Yamaha Byson : Rp. 825.000

Daftar Harga Lampu Projector 2.5 Inch Lens Terbaru 2015

Lampu Projector Double Angel Eye Mio Soul GT : Rp. 800.000
Lampu Projector Double Angel Eye Matic Honda Beat Rp. 800.000
Lampu Projector Double Angel Eye Matic Honda Vario Rp. 800.000



ok,demikiann sekilas tentang Projectorlamp H.I.D semoga postingan kali ini bisa membantu,barang kali ada yang sedang mencari referensi atau sekedar penasaran tentang apa si projector lamp itu..

terimakasih sampai jumpa di postingan berikutnya...

wassalamuaalaikum.wr.wb....
